Topologi
Tujuan :
- Mengetahui cara konfigurasi Point to Point mikrotik routerboard.
- Mengetahui setting wireless mikrotik routerboard.
Bahan-bahan :
- 2 Routerboard Mikrotik
- Modem
- Switch
- 2 Laptop
- 3 Ekor Kabel UTP
Langkah-langkah :
Konfigurasi AP Bridge
1. Buka winbox lalu connect menggunakan MAC Address
2. Klik Connect
3. Buka New Terminal
4. Cek interface dengan perintah interface pr
5. Setting nama interface ether1 dengan perintah interface set name=public ether1
6. Setting ip address untuk interface public dan wlan1
7. Setting ip gateway dengan perintah ip route add gateway=(ip addressnya)
8. Setting ip dns dengan perintah ip dns set server=(ip bebas) allow-remote-requests=yes
9. Setting firewall dengan perintah ip firewall nat add chain-srcnat out-interface=public action=masquerade
10. Klik Wireless
11. Klik wlan1 kemudian klik tanda "ceklis"
12. Kemudian double klik pada wlan1
13. Klik wireless pilih mode ap bridge dan setting SSID kemudian klik ok
14. Cek ping ke google dan gateway

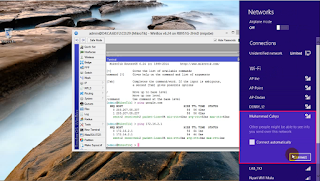

15. Kemudian connect wifi laptop ke SSID yang sudah dibuat.
16. Setting IP sesuai dengan IP Mikrotik.
17. Ping ke google dari cmd yang terkoneksi dengan wifi routerboard.
Konfigurasi Station
1. Buka winbox lalu connect.
2. Klik Wireless
3. Klik wlan1 kemudian klik tanda ceklis
4. Klik 2x di wlan1
5. Pilih mode station kemudian scan.
6. Pilih SSID yang tadi dibuat di routerboard 1(AP Bridge) kemudian connect.
7. Klik apply kemudian ok.
8. Setting ip address sesuai dengan ip routerboard 1(ap bridge).
9. Setting ip gateway
10. Setting ip dns
11. Tes ping ke gateway dan google.com
Sekian Terima Kasih
